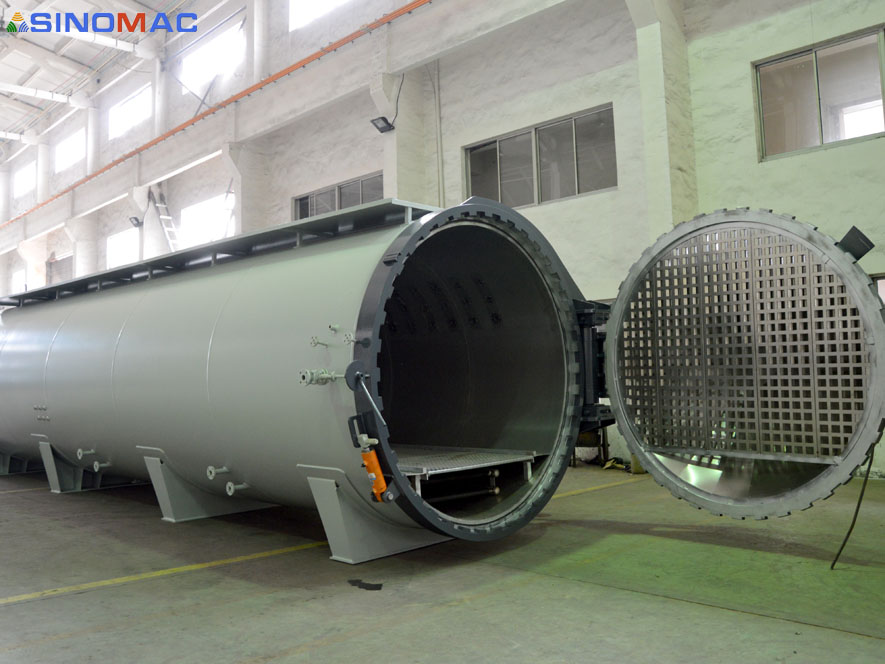

三诺（SINOMAC）复合材料热压罐
复合材料热压罐主要用于金属/非金属胶接结构件以及高强度的碳纤维、玻璃纤维、硼纤维、芳纶纤维和复合材料（聚酰亚胺、双马来酰亚胺、环氧树脂和热塑性树脂基体等）的热压、固化成型中，是制造复合材料产品的关键设备。
SINOMAC复合材料热压罐具备优良的结构和操控性能,其可靠性和工艺精确度,确保了复合材料产品固化的高质量标准.

三诺（SINOMAC）热压罐是一个密封的压力容器，能够由一套强制对流加热系统加热，在这里面温度，压力，真空能够被有效的控制。它通过一些列先进的设计，这里面包括强制对流风机和电机单元，能被调节按0-100%输出的热能系统，比例控制的加压，泄压，冷却组件等，能获得一个基于工艺过程曲线设定的均匀的温度和压力。

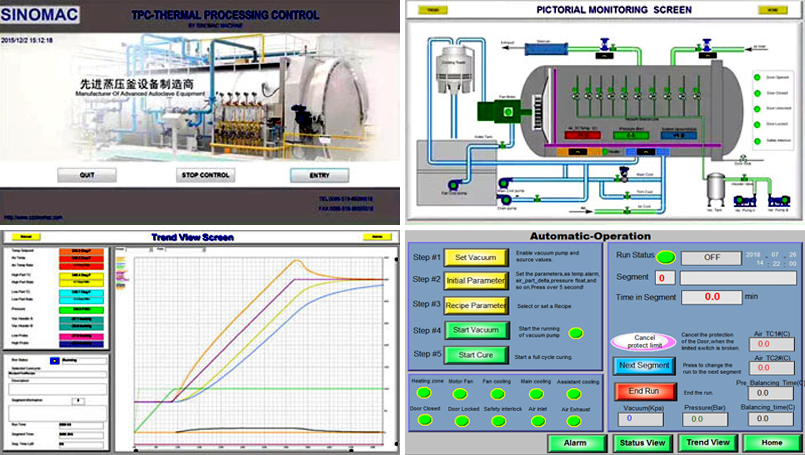

三诺（SINOMAC）TPC控制软件的优势
三诺热压罐装备了先进的热能工艺控制（TPC）系统。TPC软件是基于PLC控制的专用于热压罐复材固化的控制方案。它是三诺在吸取了国内外多种控制系统优势的基础上研发的，是非常受客户欢迎的控制系统。系统拥有强大的数据库功能，包括批次数据库，部件附属装置数据库，工艺数据库，数据采集数据库等，能实现用户权限登录，部件传感器选择，批次统计，固化工艺曲线设定、调用、保存、打印，工艺自动、手动执行，实时数据监控、记录、保存、打印，系统状态监控，报警，质量分析、数据报表生成，传感器精度校正等操作。
TPC控制系统自推出起每年都进行更新以满足不断改变的复材行业的要求。它性能可靠，功能强大，是客户可以信赖的应用方案。

三诺（SINOMAC）热压罐的技术优势

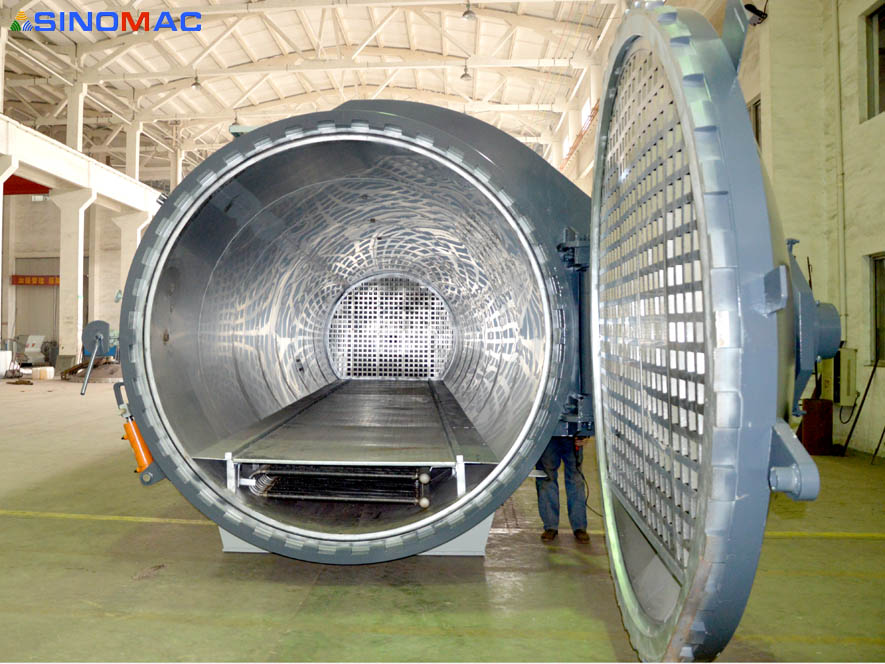

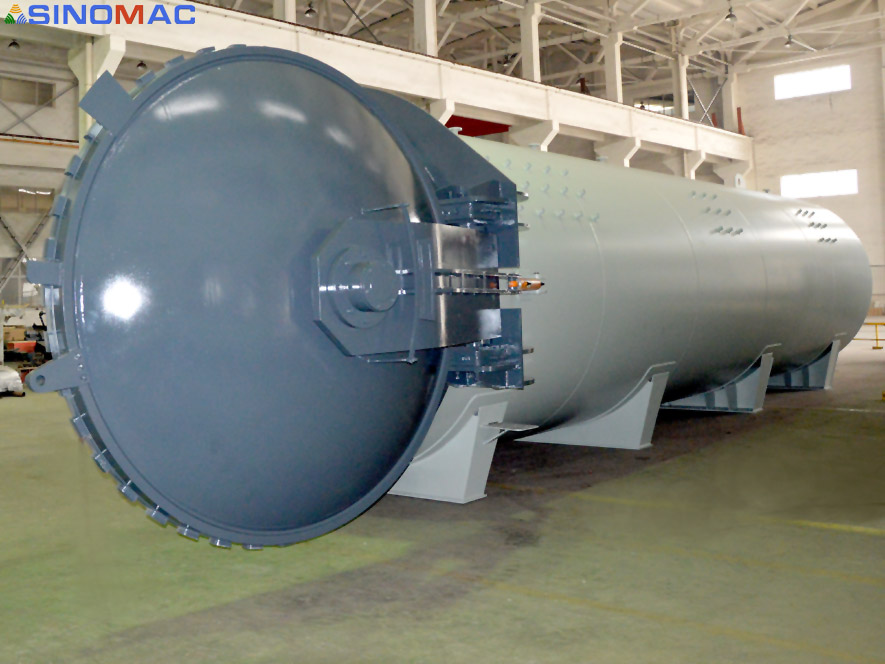

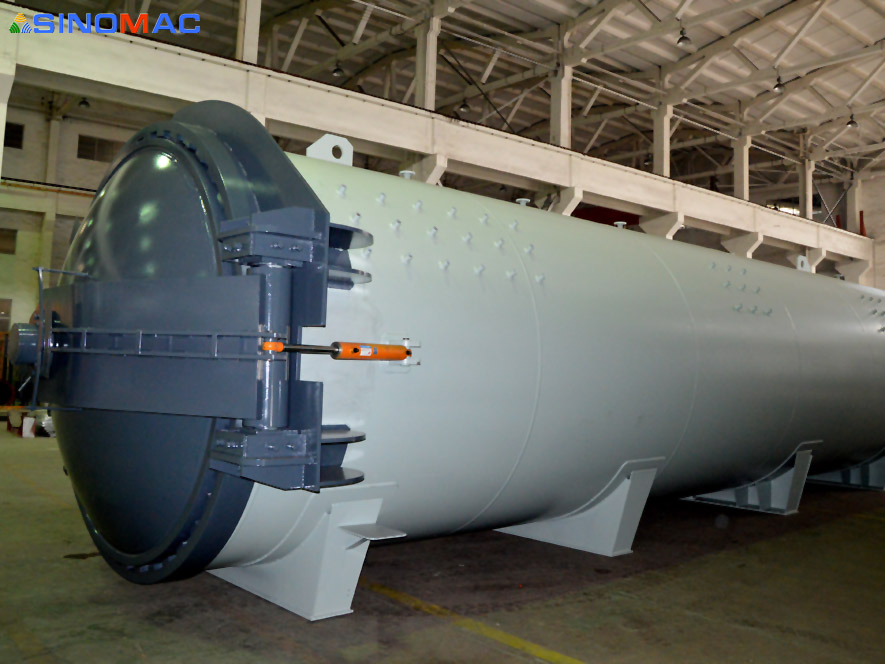

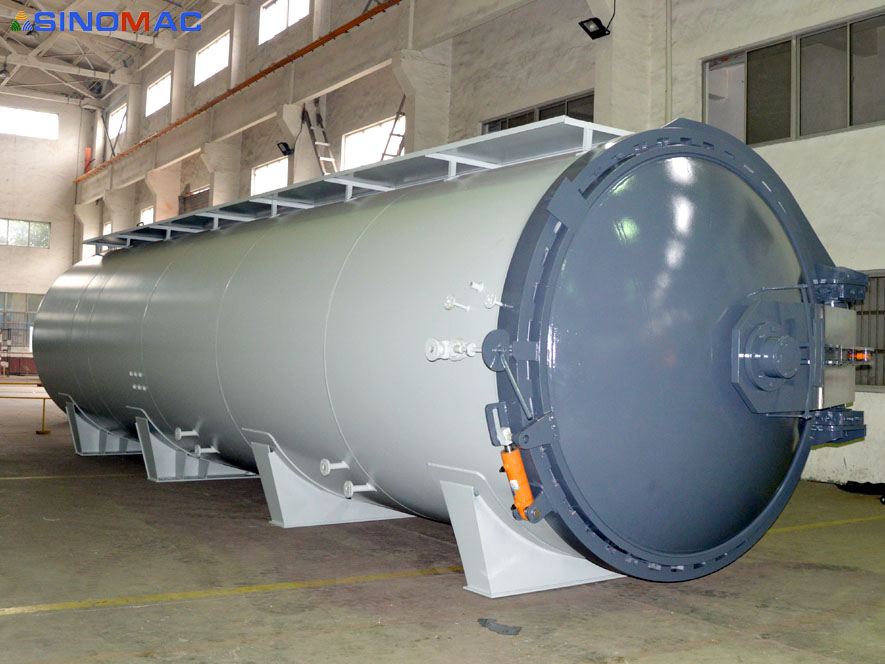

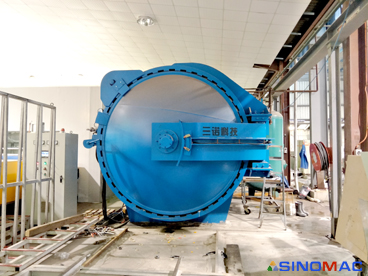

可靠的快开门装置

运用计算机辅助设计，进行釜门结构受力分析，中小尺寸热压罐采用横臂开门方式，液压驱动，实现快速平稳开启和关闭；大尺寸热压罐，罐门有其专门的框架支承，罐体不承受罐门任何重力，罐体不会因受罐门重压产生变形，罐门锁紧时，罐门与罐体贴合后无需旋转，靠外卡环（铰链环）卡紧，外环的动作由液压机构驱动，密封圈在开关门时不会受摩擦磨损，罐门锁紧和开启均方便顺畅。

独特的环形风道结构
SINOMAC热压罐采用环形风筒+底区风道作为整体风道,这种设计,能保证釜内热空气充分流动到每个角落，提升工作效率；加热和冷却釜内部件时也不会有死角，增强了温度的均匀性；这对提升部件的质量有着至关重要的影响，良好的温度均匀性，保证部件内部结构应力的分布均匀，不会出现应力集中。

卓越的加热系统
SINOMAC热压罐的加热器通常都安装在热压罐的后部和底区风道中；后部为主加热系统，由U型铠装加热元件组成，布置在离心风机进风口前端，使各加热管各部位均能与循环空气进行充分地热交换，保证了热交换的效果；底区风道中为辅助加热系统，起到补温作用，避免由于热空气自然上升而造成的底部热交换不均产生的热应力损伤。

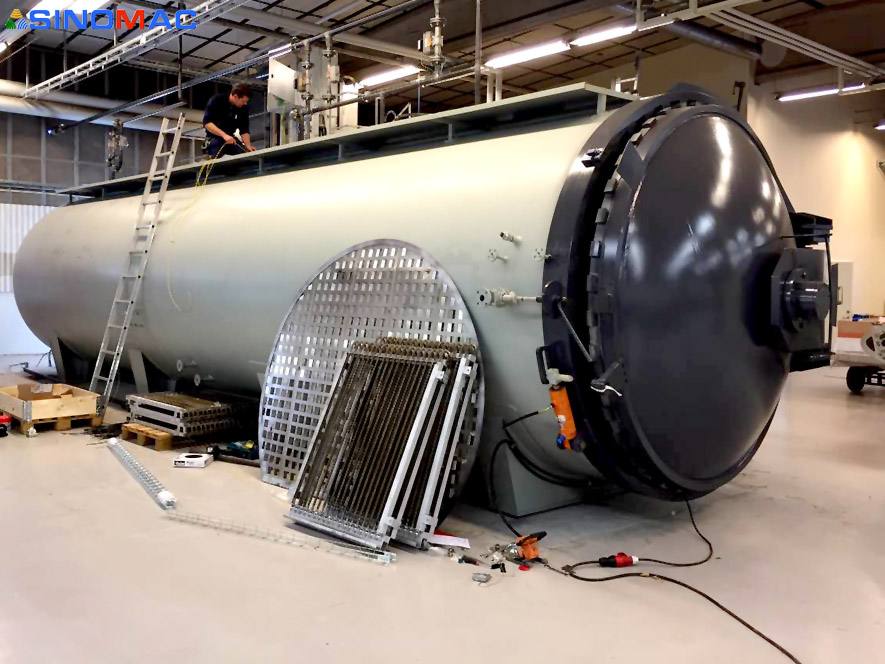

尾部筛式导风槽的优点
SINOMAC热压罐采用了独特设计的尾部筛式导风槽,这种导风槽可以平衡和强化热压罐后部进出工作区域的气流。与传统热压罐不同的是，筛式导风槽技术的热压罐没有死角，因此几乎100%的内部空间都是可以利用的。此种设计使整个热压罐内部空间均可达到绝佳的温度均匀性，是加热和冷却那些对温度均匀性敏感的贵重零部件的首选。

密封圈采用陶瓷纤维槽隔离，并有专门的冷却系统
为确保密封圈长期使用，SINOMAC为工作温度到达200度以上的热压罐配备有密封圈冷却系统，另外密封圈和热压罐内部的热空气之间也设计有隔离槽，隔离槽内部安装有陶瓷纤维隔温圈，以使密封垫圈在150度下工作，确保密封圈可以长期使用，密封圈的使用寿命在10年以上。

独特的冷却器结构,彻底解决热胀冷缩的问题
SINOMAC热压罐的冷却器水排结构为独特的U 型结构。U 型的一端为进水口，另一端为出水口，U 型的弯曲端可自由伸缩，冷却器水排的热胀冷缩不会对冷却器水排产生任何拉压作用。可避免冷却器因受热胀冷缩导致的水排焊缝拉裂问题。

全密封变频循环风机，杜绝漏油、漏气
SINOMAC热压罐的热风循环风机，采用水冷耐高温特种变频电机，直接安装在釜体尾部，电机与釜体之间是静密封，不存在任何的漏油、漏气隐患；通过计算机辅助系统，匹配相应的功率和叶轮，达到满足要求的风量和风速，以适应不同规格的热压罐，使罐内温度完全符合波音D6-49327&D38558-2、空客AP-3222-E工艺装备规范。

三诺（SINOMAC）热压罐不同的加热方式
我们的玻璃蒸压釜的标准加热方式为电加热，加热元件使用镍铬合金加热器，同时为满足市场的需求，我们也可以采用其他加热方式，这里面包括红外线加热、蒸汽加热、导热油加热以及天然气加热。

三诺（SINOMAC）热压罐精细的做工
为了保证热压罐的质量，我们在严格的工艺流程的指导下施工，每一道工序，我们都用心制造，对于部件的品质，我们更是追求甚佳。

三诺（SINOMAC）热压罐尺寸和操作条件
SINOMAC可以设计和制造客户需要的任何尺寸的热压罐。我们拥有在工厂建造不同尺寸（直径从0.5米到4米，长度从1米到40米）热压罐的丰富经验。

集成式的设备结构和完整测试
我们提供的管道系统，这里面包括真空系统，冷却管路阀组，进排气系统和一些辅助装置都安装在一个集中的平台上，便于安装和启动；所有系统在发货前均进行了全面的测试，交货后无特殊情况可随时安装调试。

完备的辅助系统
热压罐如果没有合适的辅助系统提供真空，压力，和冷却水就不是一个完整的热压罐。SINOMAC可以提供闭环冷却系统，真空系统，空气压缩机系统,部件装载车，以及您所需要的任何其他辅助设备。

服务全球，满足多种产品制造标准

我们可以按照不同的标准为客户设计并制造热压罐，可选标准如下：

中国标准 GB150-2011；
美国标准 ASME SEC VIII DIV.1 with ASME Certificate；
欧洲标准 PED 97/23/EC with CE certificate；
德国标准 AD2000。

提供交钥匙工程

我们的团队可以为您提供交钥匙工程，您不用为安装的不专业而发愁，我们会根据您的具体要求完成安装调试，同时进行一个专业的培训，解决你的后顾之忧。

型号	有效直径	有效长度	设计温度	设计压力	安全阀开启压力	空气平均温度
SN-CGF1850	1800 mm	5000 mm	250-400 °C	1.2-4.0 MPa	0-0.1 MPa/min	0.5-5 °C/min
SN-CGF1860	1800 mm	6000 mm	250-400 °C	1.2-4.0 MPa	0-0.1 MPa/min	0.5-5 °C/min
SN-CGF1880	1800 mm	8000 mm	250-400 °C	1.2-4.0 MPa	0-0.1 MPa/min	0.5-5 °C/min
SN-CGF2030	2000 mm	3000 mm	250-400 °C	1.2-4.0 MPa	0-0.1 MPa/min	0.5-5 °C/min
SN-CGF2040	2000 mm	4000 mm	250-400 °C	1.2-4.0 MPa	0-0.1 MPa/min	0.5-5 °C/min
SN-CGF2060	2000 mm	6000 mm	250-400 °C	1.2-4.0 MPa	0-0.1 MPa/min	0.5-5 °C/min
SN-CGF2080	2000 mm	8000 mm	250-400 °C	1.2-4.0 MPa	0-0.1 MPa/min	0.5-5 °C/min
SN-CGF2550	2500 mm	5000 mm	250-400 °C	1.2-4.0 MPa	0-0.1 MPa/min	0.5-5 °C/min
SN-CGF2560	2500 mm	6000 mm	250-400 °C	1.2-4.0 MPa	0-0.1 MPa/min	0.5-5 °C/min
SN-CGF25100	2500 mm	10000 mm	250-400 °C	1.2-4.0 MPa	0-0.1 MPa/min	0.5-5 °C/min
SN-CGF2880	2800 mm	8000 mm	250-400 °C	1.2-4.0 MPa	0-0.1 MPa/min	0.5-5 °C/min
SN-CGF3050	3000 mm	5000 mm	250-400 °C	1.2-4.0 MPa	0-0.1 MPa/min	0.5-5 °C/min
SN-CGF3060	3000 mm	6000 mm	250-400 °C	1.2-4.0 MPa	0-0.1 MPa/min	0.5-5 °C/min
SN-CGF3080	3000 mm	8000 mm	250-400 °C	1.2-4.0 MPa	0-0.1 MPa/min	0.5-5 °C/min
SN-CGF30100	3000 mm	10000 mm	250-400 °C	1.2-4.0 MPa	0-0.1 MPa/min	0.5-5 °C/min
SN-CGF30120	3000 mm	12000 mm	250-400 °C	1.2-4.0 MPa	0-0.1 MPa/min	0.5-5 °C/min
SN-CGF32100	3200 mm	10000 mm	250-400 °C	1.2-4.0 MPa	0-0.1 MPa/min	0.5-5 °C/min


战斗机	坦克、装甲车等兵器	运载火箭

大型飞机		宇宙飞船,卫星,太空站
